Предохранительные клапаны
zARMAK фигура 630
Материал: Серый чугун, Сфероидный чугун, Cталь, нержавеющая сталь
Номинальное давление: 16, 40, 63, 100 bar
Диаметр: 20-400 mm
Предел рабочей температуры: -196…+400°C
Подбор предохранительного клапана

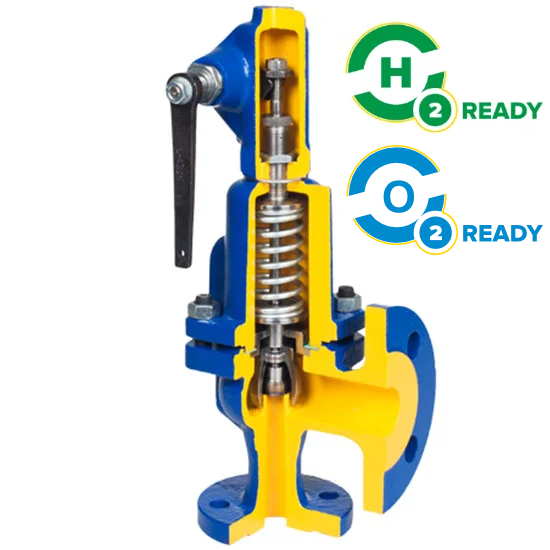

Предохранительный клапан полного подъёма, углового типа, пружинный, с фланцевыми присоединениями, с закрытым колпаком.
Материальные исполнения:
- серый чугун
DN 20–150, для давления до 16 бар и макс. 300°C – уплотнение металл-металл
DN 20–100, для давления до 16 бар и макс. 120°C – мягкое уплотнение - cфероидный чугун
DN 20–100, для давления до 40 бар и макс. 350°C – уплотнение металл-металл
DN 20–100, для давления до 40 бар и макс. 120°C – мягкое уплотнение - сталь
DN 20–400, для давления до 95 бар и макс. 400°C – уплотнение металл-металл
DN 20–100, для давления до 95 бар и макс. 120°C – мягкое уплотнение - нержавеющая сталь
DN 20–100, для давления до 40 бар и макс. 300°C – уплотнение металл-металл
Область применения: Пар, пары и газы, жидкости, двухфазный поток
ПРИМЕНЕНИЕ
ПРОМЫШПЕННОСТЬ
судостроительная промышленность
питьевая вода
НЕФТЕХИМИЯ
ОЧИСТКА СТОКОВ
газ
обогрев
ХОЛОДИЛЬНАЯ ТЕХНИКА И КОНДИЦИОНИРОВАНИЕ
гликоль
ПРОМЫШЛЕННАЯ ВОДА
пар
СЖАТЫЙ ВОЗДУХ
НЕЙТРАЛЬНЫЕ СРЕДЫ
энергетика
ХАРАКТЕРИСТИКА
- фланцы выполнены согласно EN 1092-2 для материалов корпуса A, C
- фланцы выполнены согласно EN 1092-1 для материалов корпуса F, R
- исполнение согласно EN ISO 4126-1
- высокая герметичность
- возможно исполнение с теплоизоляционной вставкой для пружинной камеры (для исполнений из литой стали)
- возможно исполнение ATEX
- пригоден для работы с водородом и кислородом (для исполнений из нержавеющая сталь)
Для клапанов с мягким уплотнением:
- низкий уровень шума
- повышенная герметичность
- защита уплотнительной поверхности тарелки от образования накипи (для промышленной и питьевой воды) и мелких механических загрязнений
